Работа газового электромагнитного клапана в режиме MMA

[osm]

Как подключить газовый электромагнитный клапан в режиме MMA, а точнее для TIG сварки?

[avtoneru]

В режиме ММА пробовали нажимать кнопку на горелке MIG?

[osm]

Источник цитаты В режиме ММА пробовали нажимать кнопку на горелке MIG?

Да пробовал. При нажатии на кнопку горелки в режиме MMA газовый клапан не срабатывает.

[avtoneru]

Источник цитаты

Источник цитаты В режиме ММА пробовали нажимать кнопку на горелке MIG?

Да пробовал. При нажатии на кнопку горелки в режиме MMA газовый клапан не срабатывает.

... тоже сегодня попробовал - не срабатывает.
Просите разработчиков о таком функционале - может сделают.

[osm]

Источник цитаты

Источник цитаты

Источник цитаты В режиме ММА пробовали нажимать кнопку на горелке MIG?

Да пробовал. При нажатии на кнопку горелки в режиме MMA газовый клапан не срабатывает.

... тоже сегодня попробовал - не срабатывает.
Просите разработчиков о таком функционале - может сделают.

Во первых как их попросить? Во вторых, при уже приобретенном аппарате как мне это поможет? Ну сделают они в следующей версии аппарата, мне то от этого что? Мой вопрос подразумевает - от каких контактов запитать или как немного модернизировать схему, чтобы заработало.

[avtoneru]

Источник цитаты

Источник цитаты

Источник цитаты
Да пробовал. При нажатии на кнопку горелки в режиме MMA газовый клапан не срабатывает.

... тоже сегодня попробовал - не срабатывает.
Просите разработчиков о таком функционале - может сделают.

Во первых как их попросить? Во вторых, при уже приобретенном аппарате как мне это поможет? Ну сделают они в следующей версии аппарата, мне то от этого что? Мой вопрос подразумевает - от каких контактов запитать или как немного модернизировать схему, чтобы заработало.

Как понял - новая версия ПО прошивается программатором, программатор на тот тип микроконтроллеров, что применяется в Контуре 180, - доступен и стоит недорого. Именно это имел ввиду ...
Ждем, что разработчики ответят - может они тоже сюда заглядывают.

[Sqrt]

Внести изменения в ПО аппарата, так чтобы в режиме ММА при нажатии кнопки горелки срабатывал клапан возможно. Но для комфортной сварки TIG этого не достаточно.

[regressor]

Sqrt, подскажите пожалуйста есть ли возможность в уже купленном аппарате Контур 180 (покупался в прошлом году) поменять ПО для того, чтобы работал клапан в mma режиме ?
TIG вполне себе неплохо работает на данном аппарате (конечно нет AC и бесконтактного поджига), но хотелось бы, чтобы и кнопка на горелке работала вместе со штатным клапаном в режиме 4T.

*Скилы паяльника и эмбеддера имеются...

*Хнык... Не отвечают... *Хнык. А z что-то по глупости себе новую горелку с кнопочкой и отдельно евроразъем у китайцев заказал. Был почему-то уверен, что в mma кнопка клапана работает Придется городить отдельный клапан

[Sqrt]

regressor, Извините за не быстрый ответ.
Сделать, так чтоб в ММА срабатывал клапан возможно. В ближайшее время (не более месяца) внесем изменение в ПО аппарата.

[regressor]

У меня будет возможность проапгрейдить имеющийся аппарат ? Сегодня глянул - вроде там на плате что-то вроде атмеги (из-за лака не видно) и isp разъем выведен.
ISP программатор в наличии есть, обещаю выложить видео по результату

[Sqrt]

Там стоит ATmega88

[regressor]

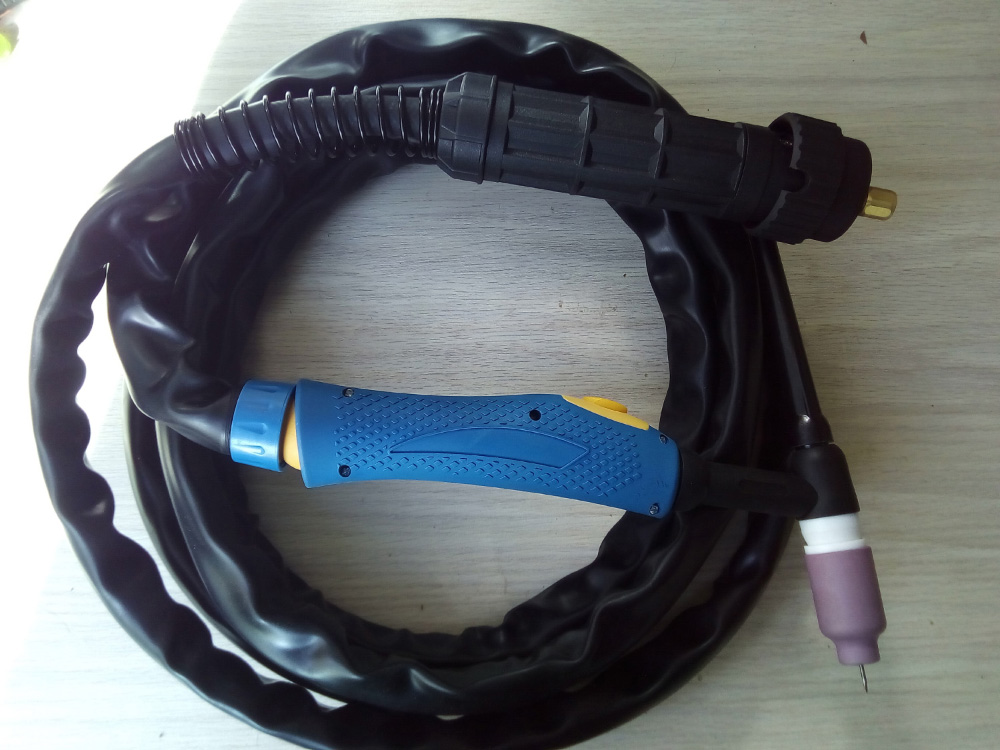

В общем я пару дней назад получил горелку с кнопочкой и евроразъем.
Решил раз уж клапан с кнопки сделают в mma режиме соберу все это в кучу.

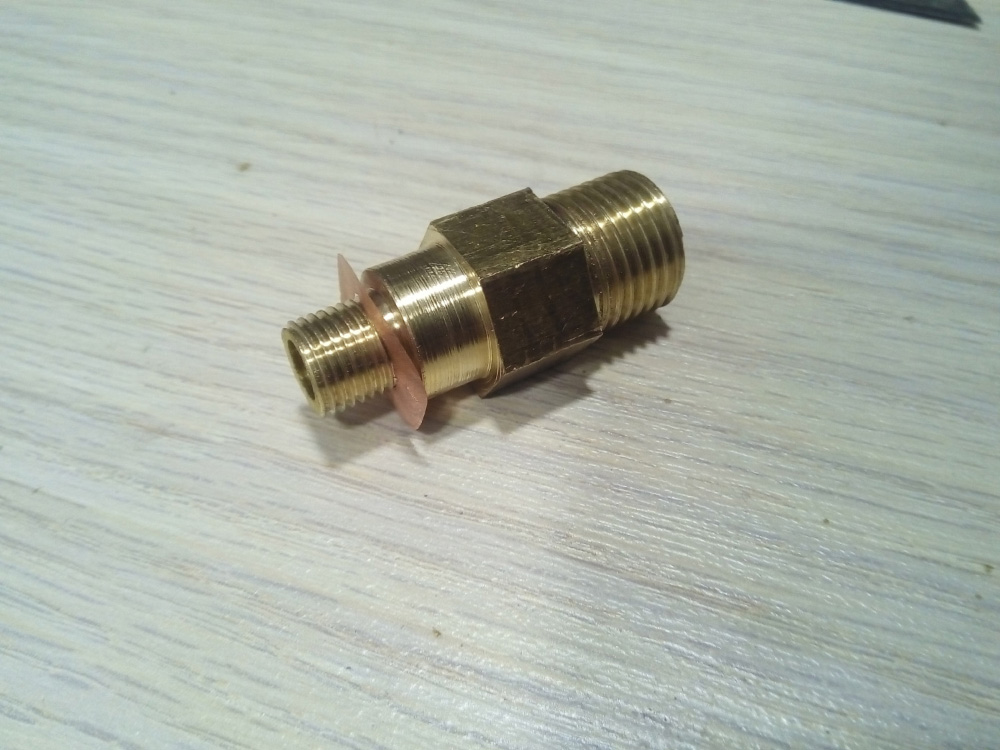

Сходил к токарю за переходничком с M16x1.5 на m10 (не уверен, токарь делал по образцу, а сам я это дело не замерял).

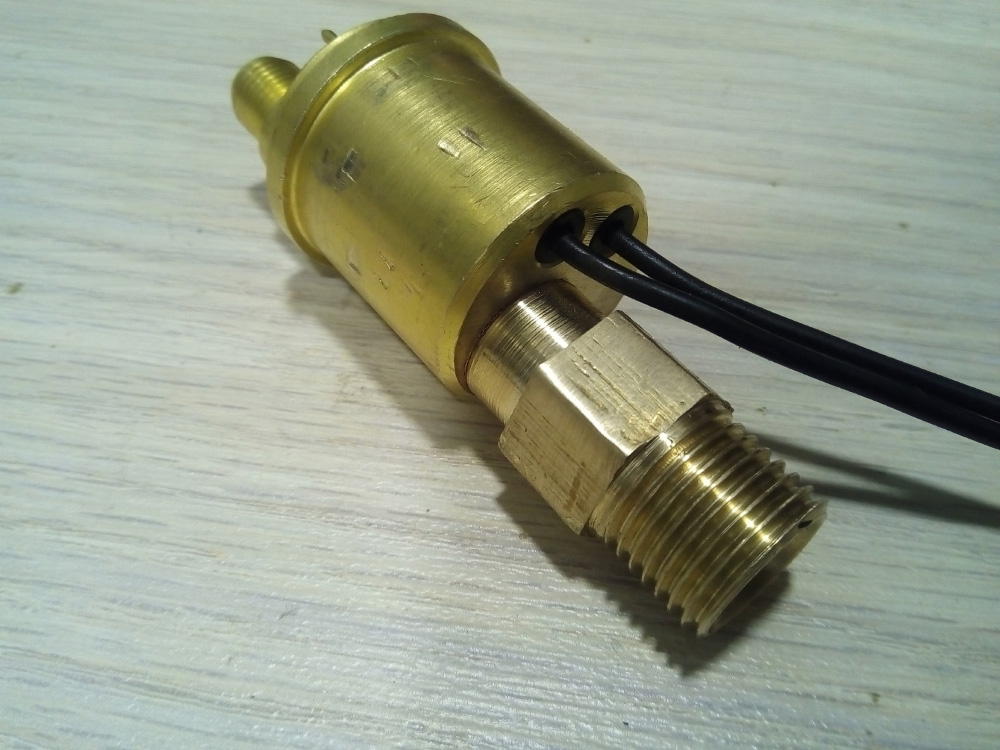

Соединение переходник-евроразъем уплотнил прокладкой из мягкой медной фольги и затянул при помощи разводного ключа.

Ну и получилось вот так:




[regressor]

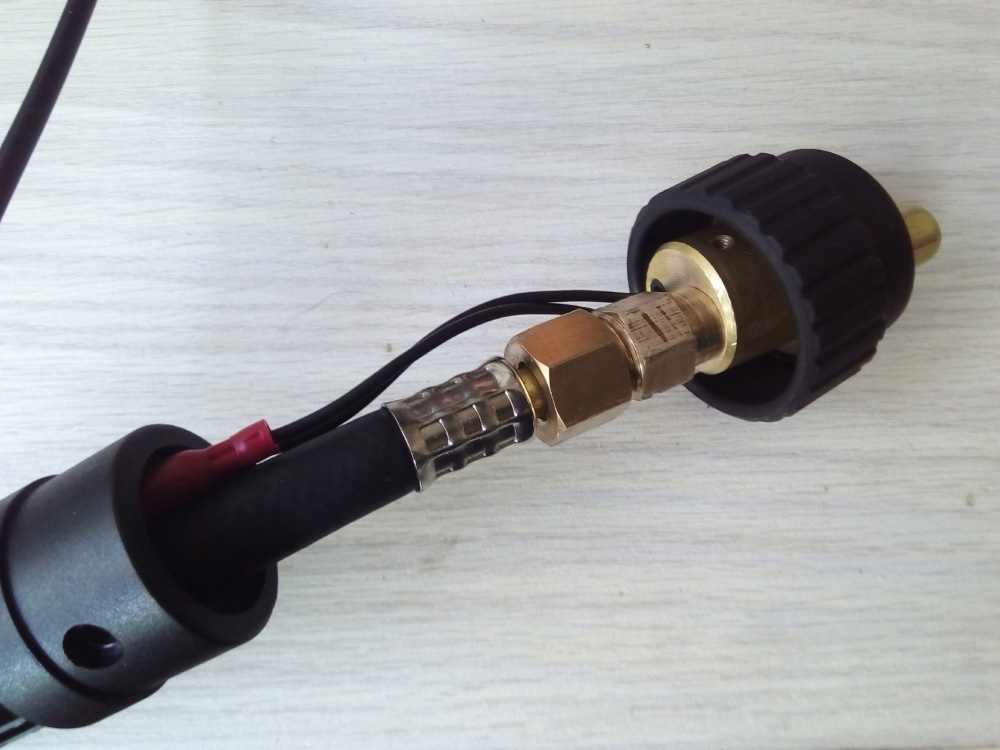

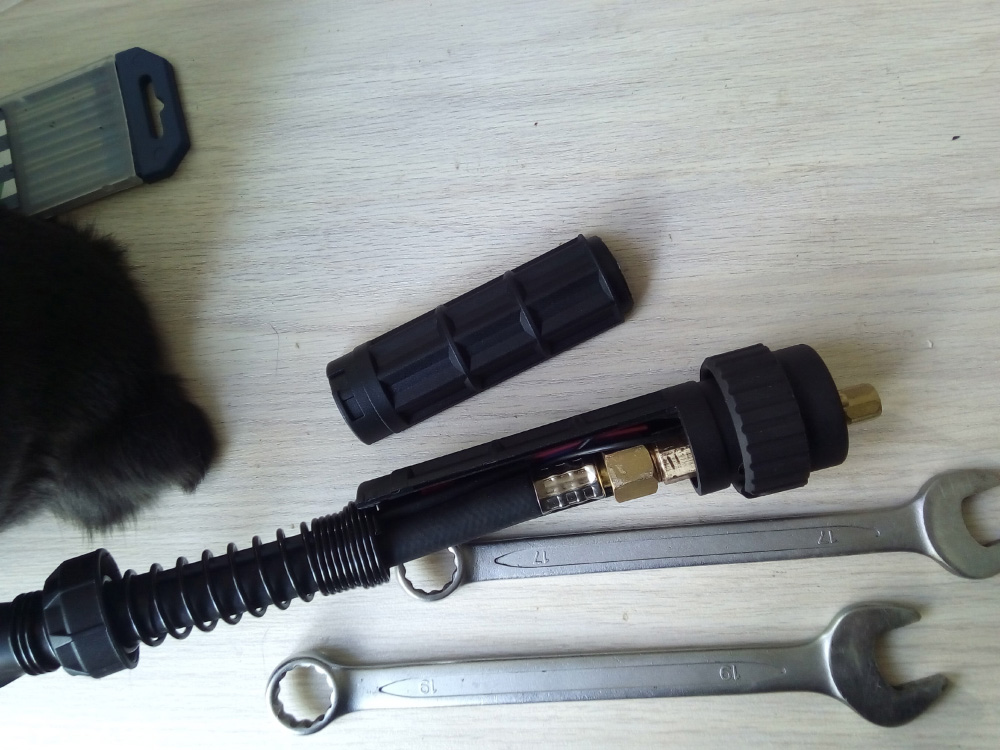

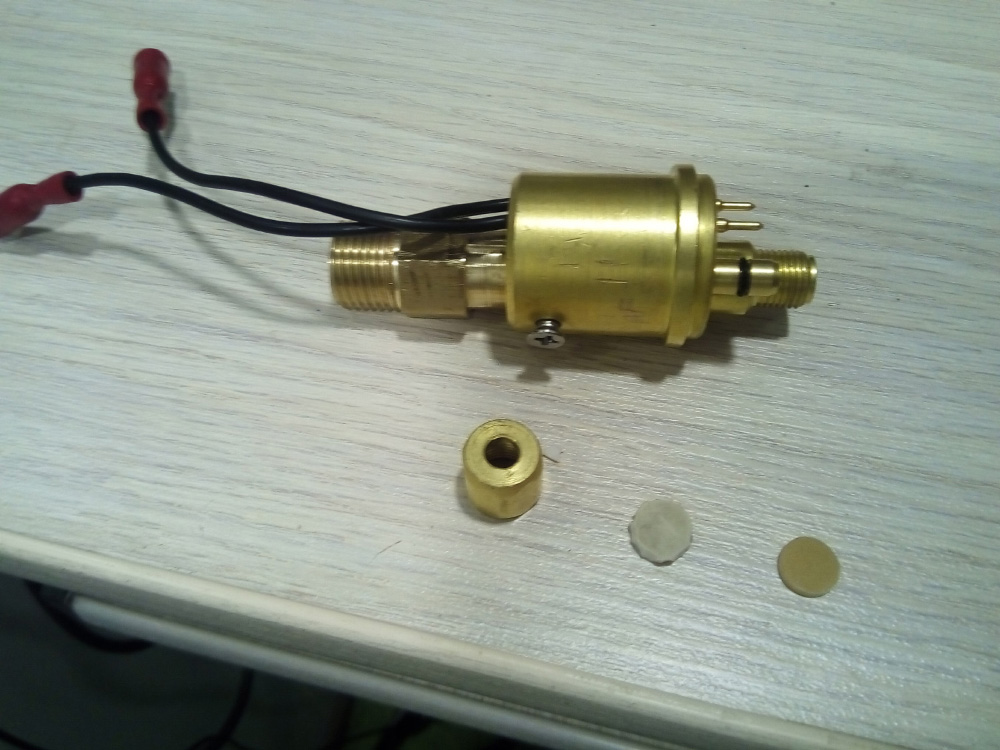

Продолжение (канал для проволоки заглушил кусочком текстолита и резинкой чтобы не сифонило):




[regressor]

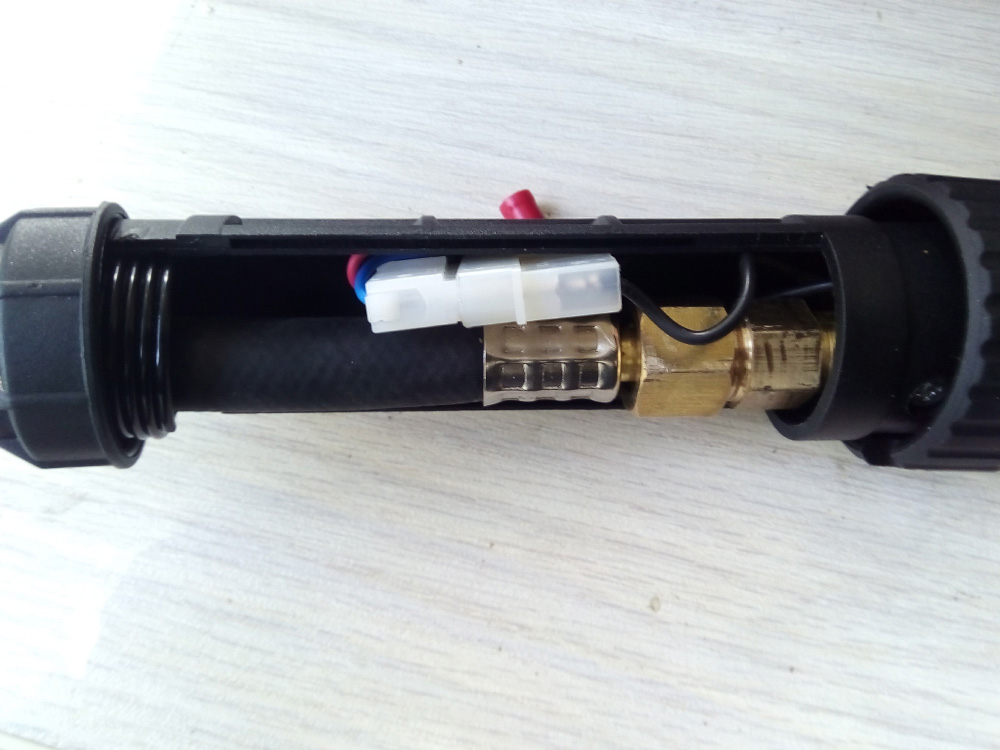

Окончание (родной круглый двухпиновый разъем не помещался поэтому пришлось его обрезать и поставить что под рукой было - molex):



В общем пока пользуюсь старой горелкой с краником, но очень очень жду апгрейда прошивки для контура...

P.S. Зачем мне TIG и почему не купить нормальный аппарат: иногда возникает необходимость что-то сварить (в основном чернягу) в таких условиях когда искры и брызги ну прям очень сильно нежелательны и tig тут очень помогает. Покупать для этого тумбочку за 40К минимум мне мешает мой земноводный питомец. А "Контур-180" уже имеется. Уставшая горелка с краником досталась нахаляву, а эта с кнопочкой и евроразъемом вкруг обошлась в 5000р. Может еще если руки дойдут соберу себе осциллятор

[regressor]

Sqrt, скажите, а насколько реально в этот аппарат вставить что-то типа режима TIG - переключаешься например в mma с нажатой на горелке кнопкой и становятся доступны управление подачей тока с горелки, отдельные настройки постгаза и длительность плавного понижения тока для заварки кратера после отпускания кнопки горелки, а также возможность возбновить дугу если кнопка нажата до плавного погасания дуги (этакий ручной пульс).

Или в этот процессор уже это все не влезет?

Осцилятор кстати по сути особо и не нужен - пришивается на перчатку на мизинец подающей пруток руки графитовая пластинка и мизинцем прекрасно дуга запускается. А у Контура она просто шикарная - стартует без проблем, горит ровно и четко.
